AWS) Amazon ELB - 고급개념과 종류

안녕하세요, 코린이의 코딩 학습기 채니 입니다.
"유데미" AWS 강의를 참고하여 포스팅한 개인 공부 내용입니다.



ELB 고급개념

네트워크 보안 강화

• 로드밸런서를 통해서만 EC2 인스턴스에 접근할 수 있도록 설정 가능
  → EC2 보안그룹에서 Inbound 규칙을 로드밸런서의 보안그룹으로 설정하면 반드시 로드밸런서를 통해서만 접근 가능하도록 할 수 있음

애플리케이션의 밸런서 규칙

• Listener Rule을 통해 설정 가능
• Host Header, Path, HTTP request Method, Source IP, HTTP header, Query string 등에 대해 조건을 설정할 수 있음
  ex> HTTP Request Method → Get인 경우에는 어떠한 액션을 취해주세요.
• Forward to target groups, Redirect to URL, Return fixed response의 액션 설정 가능
• Listener Rule들의 우선 순위를 정하여 여러 규칙들을 적용

---

ELB 종류

애플리케이션 로드 밸런서 (ALB)

• 7계층, HTTP 전용 로드 밸런서 (HTTP, HTTPS 트래픽 유형을 위함)
• *마이크로 서비스나 컨테이너 기반 애플리케이션에 가장 좋음
• 머신 간 다수 HTTP 애플리케이션의 라우팅에 사용
• 동일 EC2 인스턴스 상의 여러 애플리케이션에 부하 분산
• HTTP/2, WebSocket, 리다이렉트 지원 (HTTP에서 HTTPS로 리다이렉트 처리)
• 경로 라우팅 지원
  • URL 대상 경로에 기반한 라우팅 가능
    ex> example.com/users & example.com/posts 다른 대상 그룹에 리다이렉트 가능
  • URL의 호스트 이름에 기반한 라우팅 가능
    ex> one.example.com & other.example.com 두 개의 다른 대상 그룹에 라우팅 가능
  • 쿼리 문자열과 헤더에 기반한 라우팅 가능
    ex> example.com/users?id=123&order=false
• 포트 매핑 기능
  • ECS 인스턴스의 동적 포트로의 리다이렉션 가능

✅ 마이크로 서비스란?

→ 소프트웨어가 잘 정의된 API 통해 통신하는 소규모의 독립적인 서비스로 구성되어 있는 경우 (독립적인 소규모 팀에서 보유)



대상 그룹 (target group)



• EC2 인스턴스
• ECS 작업
• 람다 함수
• IP (공공 시설 IP)

여러 대상 그룹으로 라우팅이 가능하고, Health Check는 대상 그룹 레벨에서 이루어짐



네트워크 로드 밸런서 (NLB)

• 4계층 로드 밸런서 (TCP, UDP 트래픽 처리)
• 고성능 → 초당 수백만건의 요청 처리 가능
• ALB 비해 지연시간이 짧음
• 가용 영역 당 하나의 *고정 IP만 존재, 각 가용 영역에 탄력적 IP 배정 가능
  • 여러 고정 IP가 있는 애플리케이션을 노출할 때 유용



대상 그룹 (target group)



• EC2 인스턴스
  (EC2 인스턴스로 리다이렉션 혹은 TCP와 UDP 트래픽을 해당 인스턴스로 보낼 수 있음)
• IP주소 (하드 코딩 필요, private IP 주소 필수)
• ALB 앞에 NLB를 둘 수 있음
  (NLB를 통해 고정 IP 주소를 얻을 수 있고, ALB를 통해 HTTP 트래픽 처리하는 것과 관련된 모든 규칙을 얻을 때 유용)
• Health Check → *세 가지 프로토콜 지원
  • TCP 프로토콜
  • HTTP 프로토콜
  • HTTPS 프로토콜





게이트웨이 로드 밸런서 (GWLB)

• IP 패킷의 네트워크 계층인 L3
• 6081번 포트의 GENEVE 프로토콜 사용
• 배포 및 확장과 AWS의 타사 네트워크 가상 어플라이언스의 플릿 관리에 사용
• 네트워크의 모든 트래픽이 방화벽을 통과하게 하거나, 침입 탐지 및 방지 시스템에 사용
  • IDPS
  • 심층 패킷 분석 시스템
• 모든 로드 밸런서보다 낮은 수준에서 실행
• 기능
  • 투명 네트워크 게이트웨이: VCP의 모든 트래픽이 GWLB가 되는 단일 엔트이와 출구를 통과
  • 로드밸런서: 대상 그룹의 가상 어플라이언스 집합에 전반적으로 트래픽 분산

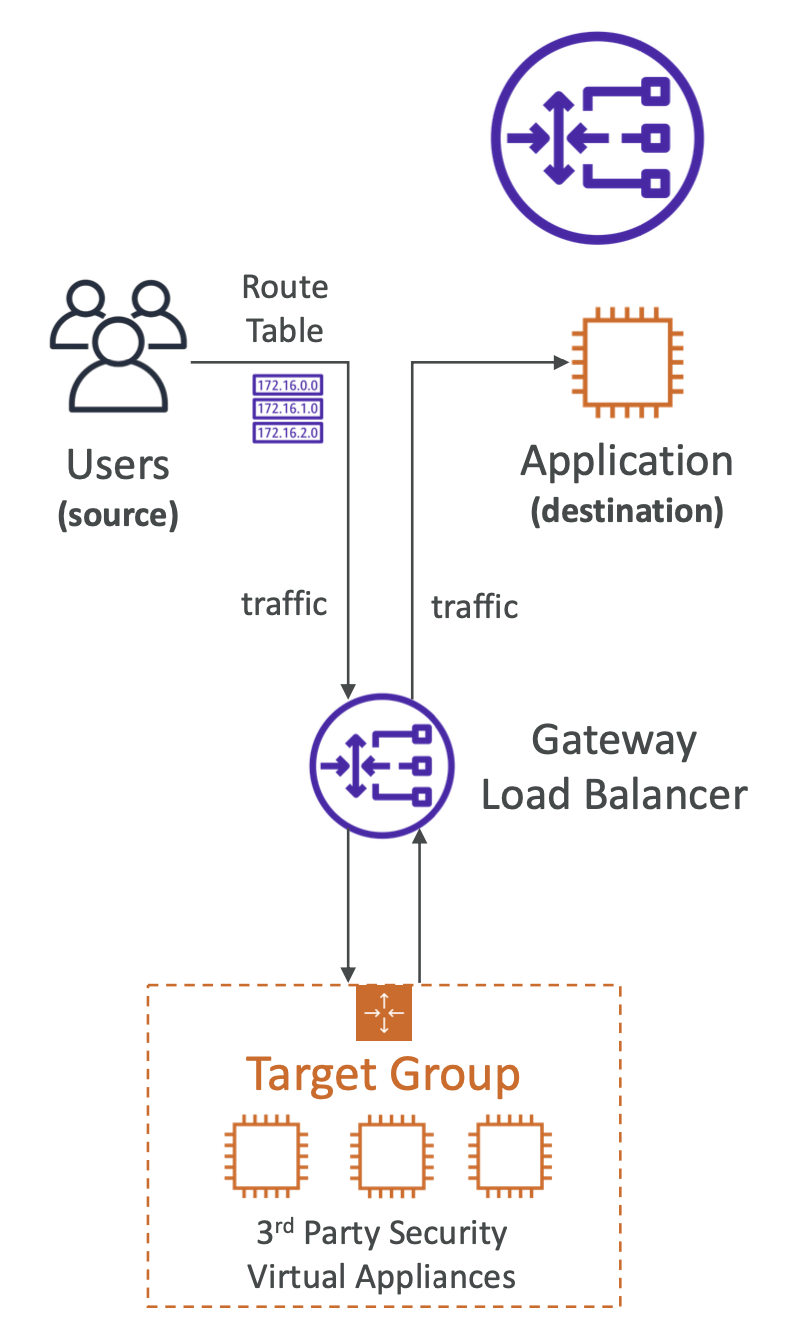

위 그림을 이해하자..근데 좀 어렵다...!



대상 그룹



• EC2 인스턴스
• IP 주소 (개인 IP)
